一块冷板，流道设计得再精妙，如果焊接没过关，上机之后慢慢渗液，也会发生报废。一台换热器，材料选得再好，如果内部有一个焊点没焊透，在高压冷却液的长期冲刷下，迟早出问题。液冷零部件的质量上限，很大程度上不是设计决定的，是制造工艺决定的。而这道工艺里，最关键的一环叫做--钎焊。

1.为什么液冷零部件离不开钎焊

要理解快接头的重要性，先要理解它在整个液冷系统里处于哪个位置。一套完整的服务器液冷回路，可以简化成这样一条链路:要理解钎焊为什么重要，先要理解液冷核心零件的结构特点。

以冷板为例:一块高性能冷板的内部，是由多层金属板叠合而成的复杂流道结构-一有的是微米级的微流道，有的是精密加工的翅片阵列。这些流道的壁厚通常只有零点几毫米，层与层之间需要紧密贴合、完全密封，同时还要承受液冷系统3~6bar的持续工作压力。

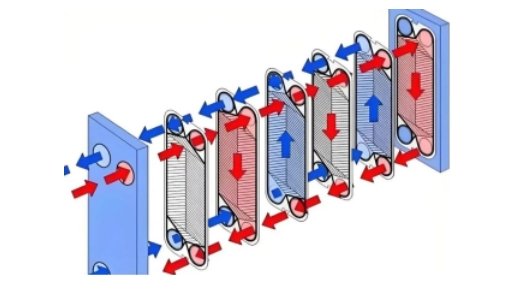

再看换热器;CDU内部的板式换热器，由数十乃至数百片金属薄板罍压而成、每两片之间都有冷却液流过，相邻流道之间绝对不能有任何泄漏---旦两侧液体混合，整个冷却回路就会失效。这样的结构，对连接工艺提出了一个极其严苛的要求:

在不破坏母材的前提下，把多层极薄的金属板全部焊死，每一个接触面都不能有任何缝隙。普通的熔焊做不到这件事--熔焊温度太高，会把薄壁结构直接烧穿;螺栓连接密封性不够;胶粘剂耐高温性差，长期在冷却液里泡着会失效。唯一能同时满足"不熔化母材、高强度、高密封性"这三个条件的工艺，就是钎焊。

2.钎焊是什么?

先从你见过的焊接说起，如果你见过电子维修师傅用电烙铁焊电路板，你已经见过钎焊了-一只不过那是钎焊里最基础的一种，叫软钎焊，用的是熔点较低的锡铅合金钎料。钎焊家族还有另一个成员，叫硬钎焊，钎料熔点更高(通常超过450°c)，焊后强度远高于软钎焊。液冷零部件用的，基本都是硬钎焊。

(1)钎焊和普通焊接有什么区别?

普通焊接(熔焊)的逻辑是:把两块金属的连接处都化，化的液态金属冷却后固在一起。

钎焊的逻辑完全不同:母材不熔化，只熔化"钎料"这种填充金属。熔化的钎料在毛细力的作用下自动流入两块母材之间的缝隙，冷却后凝固，把两者牢牢连

接。

(2)钎焊能工作，靠的是什么?

两个关键物理现象:

①毛细力:钎料熔化后，会自动被吸入微小的缝隙中。缝隙越小，毛细力越强，钎料填充越完整。这就是为什么钎焊件的装配间隙要精确控制--太大了钎料填不满，太小了钎料进不去。

②润湿性:熔化的钎料必须能"铺展"在母材表面，就像水滴在干净玻璃上会摊开，而在油腻表面会缩成球。钎料对母材的润湿性好，才能形成牢固的冶金结合。这就是为什么钎焊前必须去除氧化膜--氧化层会破坏润湿性。

(3)钎焊工艺的三个核心参数

①钎焊温度:钎焊洱度必须高干钎料熔点、低于母材熔点。听起来简单，但实际控制很难--温度太低钎料不能充分流动，焊点有缺陷;温度太高母材开始变形，或钎料过度扩散导致接头脆化。液冷铝制零部件的钎焊温度通常在580~620°C之间，窗口只有40℃C。

②钎料选型:液冷场景最常见的是铝硅钎料(用于铝制冷板和换热器)和铜磷/铜银钎料(用于铜制零件)。钎料的成分决定了熔点、流动性、耐腐蚀性，需要与母材精确匹配。

③气氛控制:金属在高温下会快速氧化，氧化层一旦形成，钎料就无法润湿母材。因此钎焊必须在隔绝氧气的环境下进行--要么抽成真空，要么通入保护气体(氮气或氮氢气)。这正是钎焊需要专用炉子的根本原因:普通大气环境根本无法完成高质量钎焊。

3.液冷零部件里，哪些需要钎焊

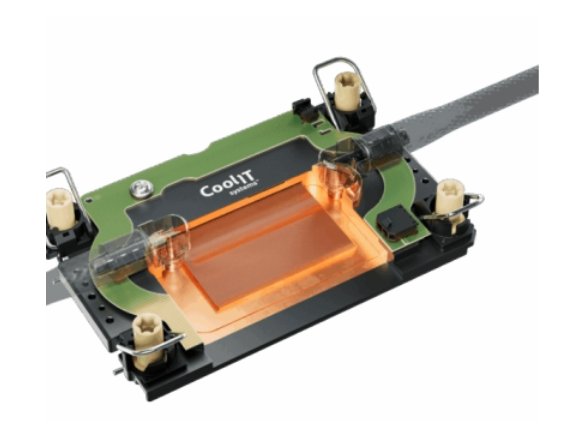

(1)冷板

这是液冷零部件里钎焊应用最密集的场景。一块典型的冷板，由底板、流道层、盖板三层或更多层结构叠合而成。每一层之间，都需要通过钎焊实现完全密封的治金连接。流道层的翅片密度极高，相邻翅片间距可以小到1毫米以下。要把这样的结构焊牢，普通焊接完全无从下手，钎焊是目前唯一成熟的工业化方案。

冷板的钎焊质量，直接决定了两个核心性能指标:密封性(能不能承压不漏液)和导热性(翅片与基板之间的接触热阻是否足够低)。任何一个焊点有虚焊，导热路径就会断开，芯片温度就会异常升高。

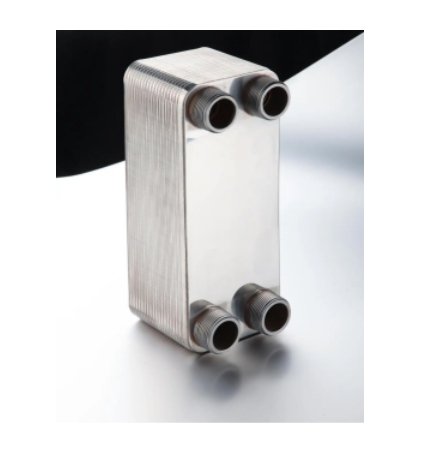

(2)板式换热器

CDU内部的板式换热器，是钎焊工艺要求最极端的零件之一。一台中等规模的板式换热器，内部可能有数十到数百个钎焊接触面，每一个都必须完全焊透、完全密封--因为两侧流体(一次侧冷却水和二次侧冷却液)绝对不能混合。

同时，换热器的薄板厚度通常只有0.1~0.4毫米，在这个厚度下实现高质量钎焊，对温度均匀性的要求极为苛刻--局部过热哪怕只有几度，薄板就可能变形或焊接不均匀。

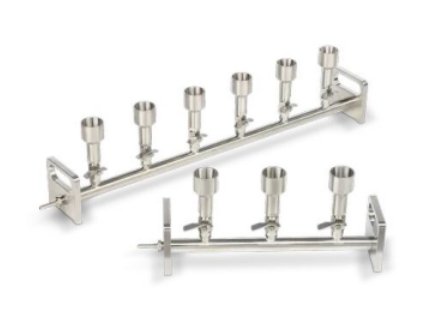

(3)歧管(Manifold)

歧管是液冷系统里把冷却液分配到各个冷板的"分流器"，内部有多个流道分支，每个接口都需要密封连接。歧管通常是铝合金或不锈钢材质，根据材质不同，分别采用真空钎焊或气氛保护钎焊。

这三类零件有一个共同特点:结构复杂、壁薄、多接触面、密封要求极高。这些特点叠加在一起，把几乎所有其他连接工艺排除在外，最终都指向钎焊--而且是在严格气氛控制下、温度精确管理的专用炉内钎焊。

4.钎焊炉:为什么需要专用设备

(1)两大主流炉型

①真空钎焊炉:将炉腔抽至高真空状态，排除所有气体，在无氧环境下完成钎焊。优点是气氛纯净度最高，焊接质量最稳定，零件表面光洁，适合铝制冷板、铜制换热器等高精度零件。缺点是设备成本高，单次产能受眼于炉腔容积，节拍相对慢，属于间歌式生产。适用场景:高端铝制冷板、精密换热器、对焊接质量要求极高的液冷核心零件。

②气氛保护钎焊炉:向炉腔内持续通入氮气或氢氮混合气，将氧气排除，在保护气氛下完成钎焊。优点是生产成本低于真空炉，连续式产能高，适合大批量生产。缺点是气氛纯净度不及真空，对工件清洁度和钎料选型要求更高。适用场景:大批量标准化换热器、对成本敏感的液冷零部件。

(2)连续式 vs 间歇式

间歇式(批次式):每次装炉一批工件，走完完整的升温-保温-降温曲线后出炉，再装下一批。真空钎焊炉通常是间歌式。灵活性高，适合多品种小批

好

连续式:工件在传送带上持续进入炉内，经过预热区、钎焊区、冷却区，从另一端连续出炉。气氛保护炉通常是连续式。产能高，适合大批量标准品。
